キーボード #1 Advent Calender 2025 21日目担当のせきごんです。Auto-KDKやBMPなどキーボード関連のモジュールを色々作っています。

今年作ったもの(作っているもの)を振り返っていきます。

Auto-KDK

去年のアドベントカレンダーだとデモ版の状態だったAuto-KDK(Auto-Keyboard-Design-Kit)を正式公開しました。

ブラウザをぽちぽちしてキーボードのレイアウトを指定するだけで、キーボードの基板・ケース・ファームウェアを生成できます。今年は下記の機能も追加しました。

  • ガスケットマウント、タッドポールマウント対応
  • トラックボール対応(34mm, 25mm)
  • トラックパッド対応(30mm, 40mm)
  • Gateron LP 3.0対応
  • レイアウト機能強化(グリッド変形機能、スナップ機能)
  • KLEインポート
  • YUZU Keycaps連携機能

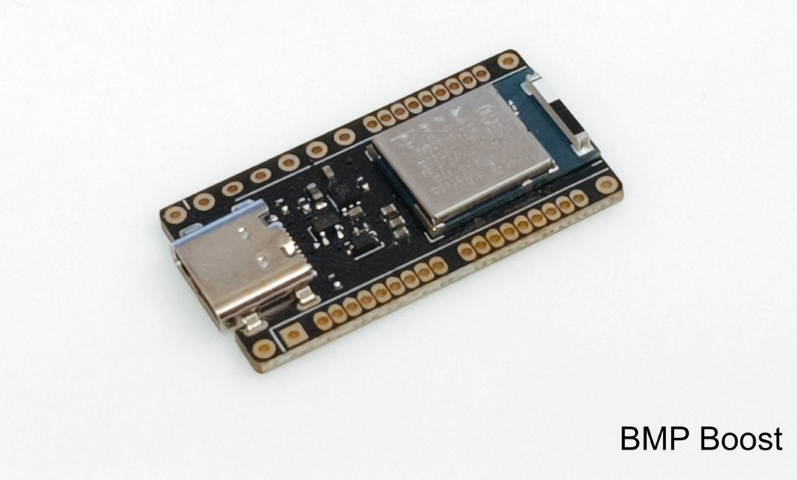

BMP Boost

2018年から頒布しているBMPを大幅にモデルチェンジしました。

昇圧回路を搭載し、乾電池一本で動く無線対応マイコンボードです。ZMKやvial-qmkで動作します。
無線キーボードを作りたいけどリポバッテリーはちょっと……という方は使ってみてください。

BLE-Micro-Pro/bmp-boost at master · sekigon-gonnoc/BLE-Micro-Pro

BLE Micro Pro is a breakout board of BL654(nrf52840 module) which is almost compatible with Pro Micro. This board is designed for wireless split DIY keyboards - sekigon-gonnoc/BLE-Micro-Pro

torabo-tsuki LPシリーズ

無線分割トラボ付きキーボード torabo-tsuki のロープロ版を作りました。
常にいずれかのサイズが買えるように在庫管理しようとしてます。

torabo-tsuki LP トラックボール付き無線分割キーボードキット - のぎけす屋 - BOOTH

torabo-tsuki LP（トラボ付きLP）はトラックボール付きの無線分割キーボードキットです。 トラックボール(25 or 19mm)の高さを低く抑えることで、キーを打つときや持ち運びの邪魔になりにくくなっています。 無線接続に適したハードウェア・ソフトウェア構成により低消費電力を実現しており、連続して数か月間使用可能です。バッテリーは乾電池なので、残量や安全性を気にしながら定期的に充電する必要がありません。 **こちらはロープロ版です。MX版はhttps://nogikes.booth.pm/items/5774326** 2025/11/28 Sサイズ: 販売中 Mサイズ: 売り切れ

torabo-tsuki OMシリーズ

torabo-tsukiのオーソリニア・17mmピッチ版も作りました。GitHubで設計データを公開しています。

BMP Boostと14mmマウスセンサーモジュール(FFC変換基板付き)を採用したことでキーボード側の回路はシンプルになっています。BMP Boostを使用したキーボード設計の参考にどうぞ。
ガスケットマウントケースやトラックパッド・ポインティングスティック（トラックポイントの一般名称）にも対応予定です。

torabo-tsuki OM トラックボール付き無線分割キーボードキット - のぎけす屋 - BOOTH

**はんだ付けが必要なキットです** **組み立てなどに関するサポートは提供しません** **設計データを公開しています。再入荷待ちや争奪戦を回避したい方はご自分で製造してください** https://github.com/sekigon-gonnoc/torabo-tsuki-om torabo-tsuki OM（トラボ付きOM）はトラックボール付きの無線分割キーボードキットです。 コンパクトな17mmピッチの格子配列を採用しています。 トラックボール(19mm)の高さを低く抑えることで、キーを打つときや持ち運びの邪魔になりにくくなっています。

GitHub - sekigon-gonnoc/torabo-tsuki-om

Contribute to sekigon-gonnoc/torabo-tsuki-om development by creating an account on GitHub.

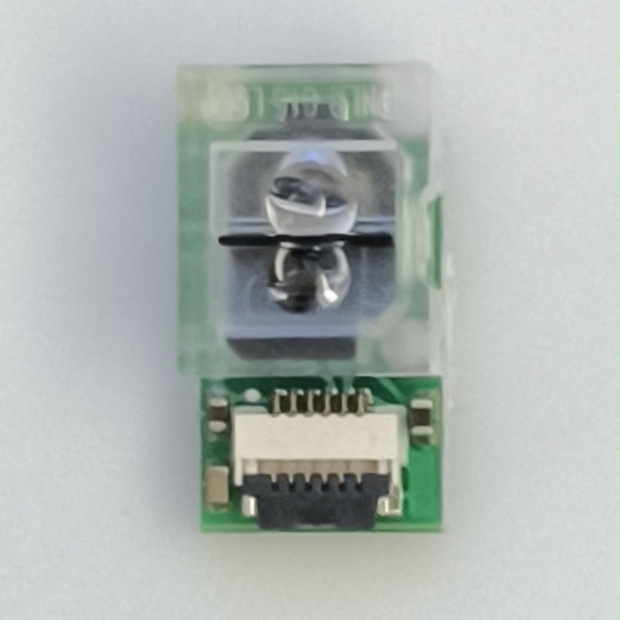

14mmマウスセンサーモジュール

Auto-KDKやtorabo-tsuki LP用に低消費電力のマウスセンサーを採用した小型モジュールを作りました。これを使用した12/19/25mmトラックボールのケースもGitHubで公開しています。

PMW3610にくらべてのアクティブ時の消費電力が半分くらいになっています。また、PMW3610と違って3.3Vで動作するのでモジュールにLDOを載せて降圧する必要がない分、さらに省電力にです。
最新バージョンではサイズダウンして14x8(mm)まで小さくなっています。

14mmマウスセンサーモジュール - のぎけす屋 - BOOTH

14x8mmサイズのマウスセンサーモジュールです。 超省電力ワイヤレスマウスセンサーであるPAW3222を使用しています。動作電流はPMW3610の半分以下となっています。（PMW3610: 0.60mA, 本モジュール: 0.27mA, データシートより） 3線SPIでの動作のほか、CSをGNDに固定して2線SPIで通信することもできます。 MOTION出力も備えています。 https://github.com/sekigon-gonnoc/small-mouse-sensor-module torabo-tsuki LP, torabo-tsuki OM, Auto-KDK,

低消費電力円形トラックパッド

Auto-KDK用にトラックパッドを設計しました。torabo-tsuki LP/OMにとりつけることもできます。
Cirqueのトラックパッドより省電力です。

低消費電力円形トラックパッド - のぎけす屋 - BOOTH

IQS7211Eを使用した直径30mm/40mmのトラックパッドです。低消費電力(~1.5mA)なので無線自作キーボードでの使用に適しています。2点マルチタッチに対応しています。 https://github.com/sekigon-gonnoc/iqs7211e-trackpad-module

省電力ポインティングスティックドライバ

ポインティングスティック（トラックポイントの一般名称）用のドライバも設計しました。
市販されているポインティングスティックモジュールはPS/2接続で消費電力も大きく無線キーボードに適さないので、ドライバ部分だけ自作して無線キーボードに組み込みやすくしました。来年発売予定です。

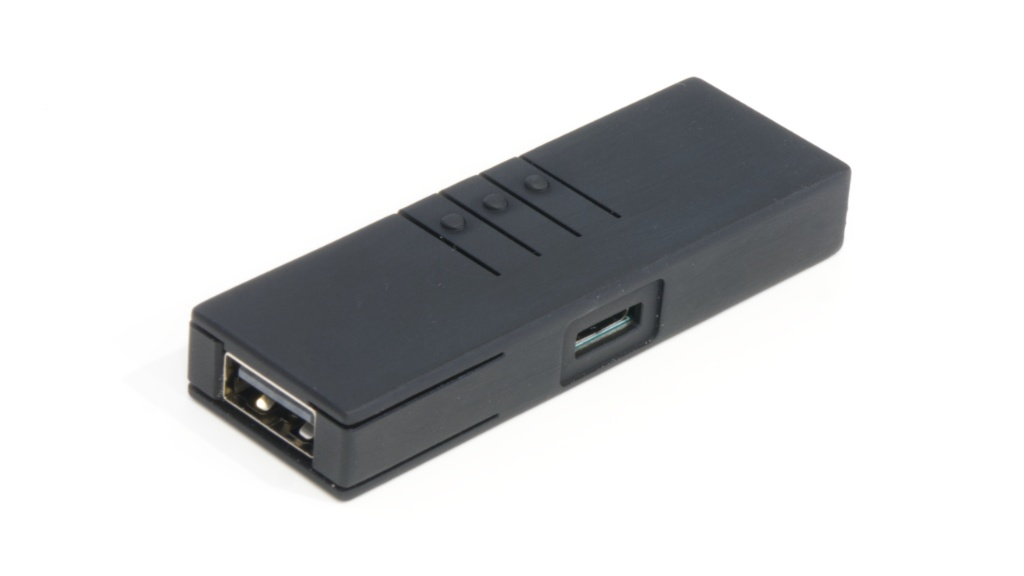

Keyboard Quantizer B2

USBキーボードやマウスを無線化するとともに、QMK(Vial)でのリマップができるようになるコンバータです。
前バージョンのKeyboard Quantizer BからUSBコネクタの構成が変わっており、物理ボタンを3つ追加しました。設定方法や機能は変わっていません。

About

市販/自作のキーボードを無線化したりキーマップを変更できる Keyboard Quantizer B の説明と設定 Documents and configurator of “Keyboard Quantizer B” which can make your keyboard wireless and configurable

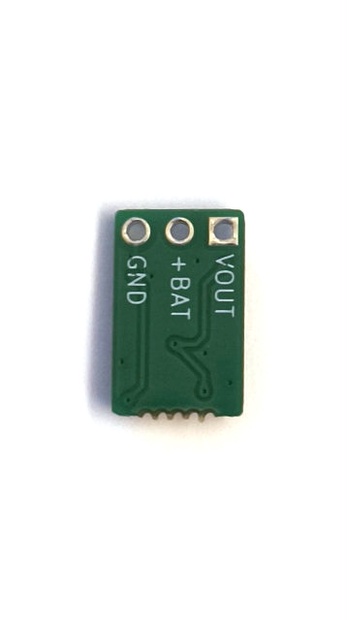

超低消費電力 3.3V出力昇圧モジュール

乾電池1本または2本から3.3Vを取り出すモジュールも作りました。逆電流防止や過放電防止回路も入っています。

超低消費電力 3.3V出力昇圧モジュール - のぎけす屋 - BOOTH

入力された電圧を3.3Vに昇圧する基板です。 逆電流防止回路、過放電防止回路(しきい値: 1V(1セル用)または 2V(2セル用))を搭載しており、乾電池1本または2本直列で動作します。 逆電流防止回路: VOUTから電流が流れ込むのを防止する回路 過放電防止回路: +BATの電圧がしきい値を下回ったときに昇圧動作を停止する回路

さいごに

今年はAuto-KDKの開発ばっかりしてた気がしてましたが、意外と他のモノも作ってました。
モノといえばきららキャラット2026年1月号掲載のmono(著：あfろ)にtorabo-tsuki LPとかが登場しててびっくりしました。アニメ2期作って自作キーボード回やってくれないかな。

来年のキーケット2026にはのぎけす屋(B-07)として出展予定です。
よろしくお願いします。

この記事はtorabo-tsuki(S)で書きました。
